Kõrge-temperatuuri täpsus: SC-S kõrge temperatuuri kompensatsiooniliin S--tüüpi termopaaridele

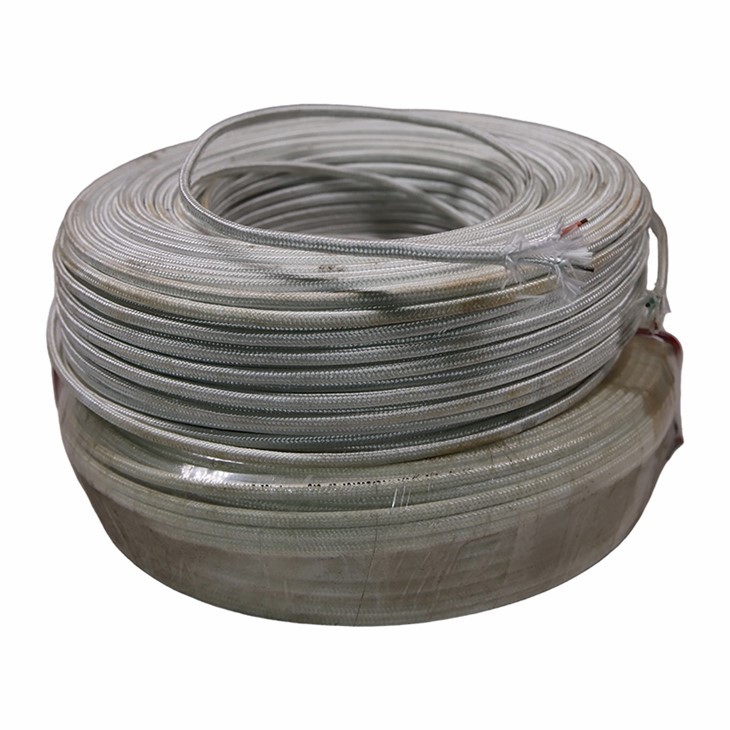

Toode on spetsiaalne kaabel, mis on loodud S--tüüpi (PtRh10-Pt) termopaaridele, mille põhiülesanne on külmaühenduse laiendamine stabiilsesse temperatuuri-stabiilsesse keskkonda, mis tagab täpse kõrge-temperatuuri signaali edastamise ja külmaühenduse kompenseerimise. Tänu S-tüüpi termopaaridele täpselt sobivate termoelektriliste omadustega toode pakub suurepärast kohanemisvõimet kõrgel-temperatuuril, suurt täpsust ja tugevat stabiilsust. Kas ülikõrge temperatuuriga tööstuslikes ahjudes või täppislaborites tagab toode minimaalse signaali sumbumise, muutes selle S-tüüpi termopaariga kõrgtemperatuursete mõõtmissüsteemide jaoks asendamatuks.
Mitmekülgsed SC-S kõrge temperatuuri kompensatsiooniliini tüübid erinevate stsenaariumide jaoks
Tooteperekond liigitatakse juhtmematerjali, isolatsioonikesta ja struktuuri järgi:
|
Klassifikatsioon |
Tüübid |
Põhispetsifikatsioonid ja kasutusjuhtumid |
|
Juhi materjal |
SC-FF (PtRh10-Pt) |
Sobib täielikult S--tüüpi termopaarile; ideaalne kõrgel-temperatuuri mõõtmiseks |
|
SC-FP (alternatiivne sulam) |
kulutõhus{0}}alternatiiv; sobib üldiste kõrgete{1}}temperatuuride jaoks |
|
|
Isolatsioonikate |
Fluoroplast (F46/PFA) |
Temperatuuritaluvus Vähem kui 260 kraadi või sellega võrdne; korrosioonikindel-karmides tööstuskeskkondades |
|
Klaaskiud |
Temperatuurikindlus Vähem kui 400 kraadi või sellega võrdne; suurepärane üli-kõrge temperatuuriga stsenaariumide jaoks |
|
|
PVC |
Temperatuurikindlus Vähem kui 105 kraadi või sellega võrdne; ainult tavatemperatuuri-külma ristmiku laienduse jaoks |
|
|
Struktuur |
Ühetuumaline{0}}paar |
Lihtne disain ühest -punktist kõrge{1}}temperatuuri signaali edastamiseks |
|
Mitme{0}}tuumapaar |
Edastab mitut S{0}}-tüüpi signaali; sobib mitme -punkti kõrge- temperatuuriga süsteemidele |
|
|
Varjestatud tüüp |
metallist varjestuskiht; anti-elektromagnetilised häired täpseks mõõtmiseks |
SC-S kõrge temperatuuri kompensatsiooniliini usaldusväärne jõudlus ja laialdased rakendused
Toode tagab suurepärase jõudluse: alalisvoolutakistus 5Ω/100m või väiksem (juht 1,0mm² või suurem), isolatsioonitakistus 100MΩ või suurem ja pingetakistus 1500V/5min või suurem. See töötab stabiilselt -40-400 kraadi juures (erineb ümbrise lõikes) ning on vastupidav kõrge temperatuuriga kiirgusele ja korrosioonile.
GB/T 4989 järgi pakub see kahte täpsusklassi: täpsusaste (±1,5 kraadi või ±0,4%t) kõrge temperatuuriga katsete ja peamiste tööstusprotsesside jaoks ning üldklassi (±3 kraadi või ±0,75%t) tavapäraseks kõrge temperatuuri jälgimiseks. Seda kasutatakse laialdaselt metallurgilistes ahjudes, keemilistes kõrgtemperatuurilistes-reaktorites, võimsuskateldes ja teadusuuringutes ning see tagab usaldusväärse signaaliülekande S--tüüpi termopaarsüsteemidele.
