Lihtne paigaldamine ja mitmekülgne temperatuuri mõõtmine: kokkupandud termopaari eelised
Välisõue postvalgustid on standardiseeritud temperatuuri{0}}anduri seade, mis on tuntud oma lihtsuse, vastupidavuse ja laialdase rakenduslikkuse poolest tööstuses. Harukarbist, kaitsetorust, isolatsioonihülsist, klemmidest ja termoelektroodidest koosnevad välisõue postvalgustid on -vabalt kokkupandavad ja asendatavad, muutes selle parimaks valikuks stabiilseks-temperatuuri jälgimiseks. Võimendades Seebecki efekti,{5}}kus kahe erineva juhtme vahel tekib termoelektriline potentsiaal-, mõõdavad väliterrassi postvalgustid täpselt vedelike, gaaside ja tahkete pindade temperatuure vahemikus -200 kraadi kuni 1800 kraadi. Selle tugev mehaaniline tugevus ja vibratsioonikindlus tagavad usaldusväärse jõudluse karmides tööstuskeskkondades, alates ahjudest kuni torustikeni.
Põhjalikud kokkupandud termopaaride tüübid erinevateks rakendusteks
Väliterrassi postvalgustite perekond on klassifitseeritud peamiste mõõtmete järgi, et vastata erinevatele kasutusvajadustele, tagades täiusliku sobivuse iga stsenaariumi jaoks:
|
Klassifikatsioon |
Tüübid |
Põhifunktsioonid ja kasutusjuhtumid |
|
Termoelemendi materjal (indeksi number) |
K/S/B/E/J tüübid |
K-tüüp (NiCr-NiSi): kulutõhus-, ideaalne üldisteks 0–1300 kraadi mõõtmiseks; S-tüüp (PtRh10-Pt): kõrge{10}}täpsus 0–1600 kraadi kõrge temperatuuriga{11}}ülesannete jaoks; B-tüüp (PtRh30-PtRh6): ülikõrge temperatuuri stabiilsus 0–1800 kraadi |
|
Paigaldusmeetod |
Keermestatud/äärik/kinnitusseade puudub |

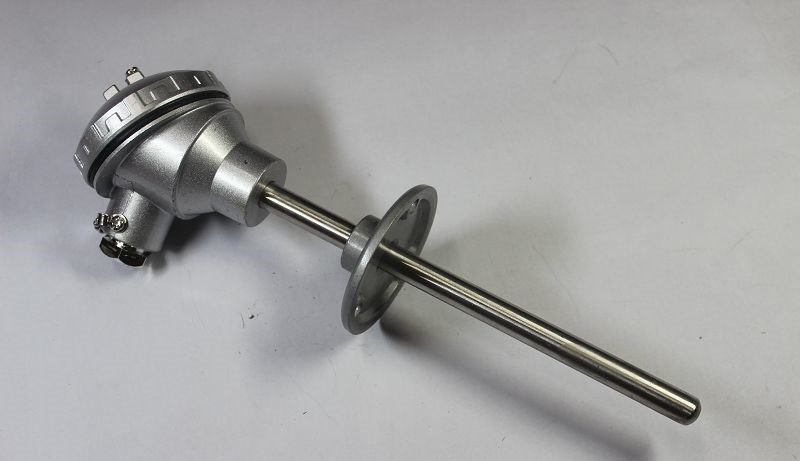

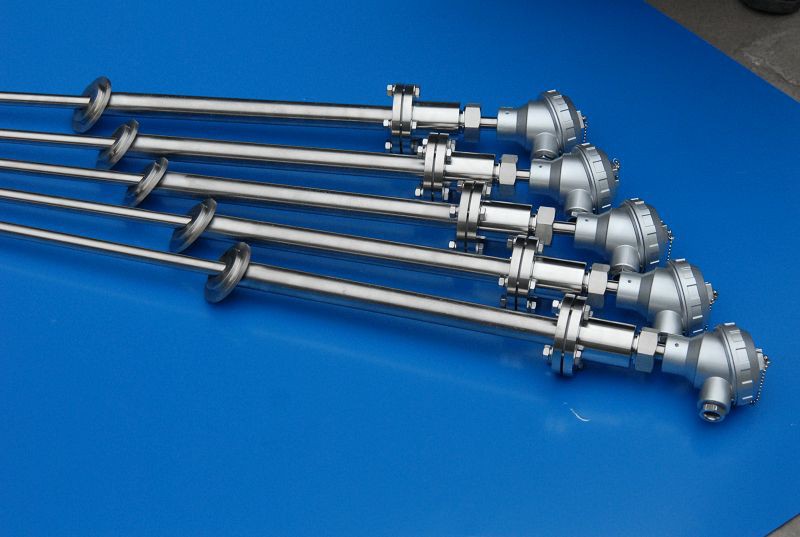

Keermestatud: Kinnitage fikseeritud seadmetele; Äärik: sobib kõrgrõhu{0}}stsenaariumide jaoks; Kinnitus puudub: käeshoitav või ajutine jälgimine |
|
Kaitsetoru struktuur |
Tavaline/kulumiskindel-/korrosioonikindel-kindel/plahvatuskindel- |
Kulumiskindel-(ränikarbiid): tolmuses, abrasiivses keskkonnas; Korrosioonikindel (PTFE/Hastelloy): happelise/aluselise keskkonna jaoks; Plahvatuskindel: tuleohtlike/plahvatusohtlike piirkondade jaoks |
Esmaklassilised materjalid ja usaldusväärsed väliterrassi postvalgustid
Kõik väliterrassi postvalgustid on ehitatud kvaliteetsetest{0}}materjalidest, et tagada pikaajaline{1}}töö. Selle termoelektroodid varieeruvad olenevalt tüübist-kulu-tõhusast NiCr-NiSi (K-tüüp) kuni esmaklassiliste PtRh-sulamiteni (S/B-tüüp)-, samas kui isolatsioonihülssides kasutatakse kõrge-puhtusastmega alumiiniumoksiidkeraamikat või lühiskeraamikat alumiiniumoksiidi. Kaitsetorud on kohandatud: roostevaba teras tavaliseks kasutamiseks, korundkeraamika kõrgete temperatuuride jaoks ja PTFE korrosioonikindlus.
Vastavalt riiklikele standarditele on kokkupandud termopaaril kaks täpsusastet: klass Ⅰ (väiksem viga, ideaalne laborite ja tööstusliku täppiskontrolli jaoks) ja klass Ⅱ (kulu{0}}tasuv, sobib suurepäraselt enamiku tööstuslike kohapealsete mõõtmiste jaoks). Allpool on põhiviide täpsuse kohta:
| Kategooria | Kood | Lõpetamise märk | Mõõtevahemik ( kraad ) | Täpsus | Tolerantsus ( aste ) |
|
Plaatina 30 - Plaatina 60 |
WRR |
B |
600 – 1700 |
2 |
±1,5 või ±0,25% |
|
Plaatina 10-plaatina |
WRP |
S |
0 – 1600 |
1 |
±1 või ±[1 + 0.3%(t – 1100)] kraadi |
|
Nikkel{0}}kroom-nisilool |
HOIATUS |
K |
-40 – +1000 |
1 |
±1,5 või ±0,4% |
|
-40 – +1200 |
2 |
±2,5 või ±0,75% |
|||
|
Nikkel-Kroom-räni-Nikkel-räni-magneesium |
WRM |
N |
-40 – +1000 |
1 |
±1,5 või ±0,4% |
|
-40 – +1300 |
2 |
±2,5 või ±0,75% |
|||
|
nikkel-kroom-kupronikkel |
WRE |
E |
-40 – +800 |
1 |
±1,5 või ±0,4% |
|
-40 – +900 |
2 |
±2,5 või ±0,75% |
|||
|
Ferrum-kupronikkel |
WRJ |
J |
-40 – +750 |
1 |
±1,5 või ±0,4% |
|
2 |
±2,5 või ±0,75% |
||||
| Cuprum{0}}kupronikkel | seoses | T | -40-+350 | 1 | ±0,5 või ±0,4%ltl |
| 2 | ±1 või ±0,75%ltl |
Metallurgia-, masina-, energia- ja keemiatööstuses usaldatud väliterrassi postvalgustid edastavad ühtseid ja täpseid temperatuuriandmeid, samas kui neid on lihtne hooldada,{0}}mis on usaldusväärne valik tööstusliku temperatuuri jälgimiseks.
