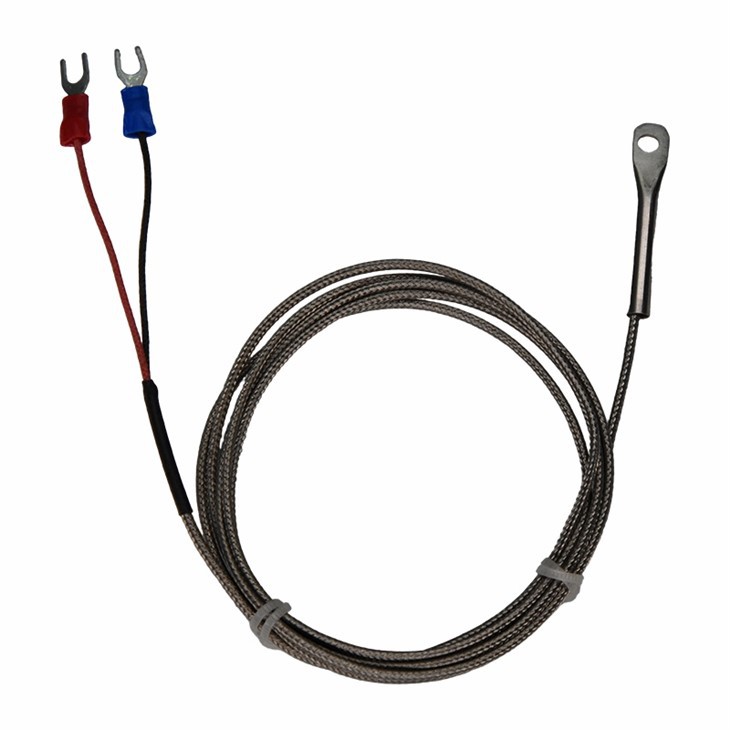

Pinna termopaar: mitte{0}}invasiivne täpsus tahke pinna temperatuuri mõõtmiseks
Toode on spetsiaalne temperatuuriandur, mis on loodud eranditult tahke pinna jälgimiseks, millel on kompaktne struktuur ja erakordne nakkuvus, et tabada kiireid temperatuurimuutusi. Erinevalt traditsioonilistest termopaaridest, mis nõuavad sisestamist, kinnitub Surface termopaar otse objektide külge, võimaldades mittepurustavat mõõtmist ilma testitavat pinda kahjustamata. Olenemata sellest, kas tegemist on tööstusseadmete hoolduse, vormide töötlemise või teadusuuringutega, tagab toode usaldusväärse jõudluse laias vahemikus (-200–1200 kraadi), muutes selle oluliseks tööriistaks stsenaariumide puhul, kus pinnatemperatuuri jälgimine on kriitilise tähtsusega. Selle võime kohaneda erinevate pinnakujudega-tasastest kuni kumerani – suurendab veelgi selle mitmekülgsust erinevates rakendustes.
Mitmekülgsed pinnatermopaari tüübid iga pinnastsenaariumi jaoks
Tooteperekond on klassifitseeritud paigaldusmeetodi ja struktuuri järgi, et vastata erinevatele pinnamõõtmisvajadustele. Allpool on põhivariantide üksikasjalik jaotus:
|
Tüüp |
Struktuursed omadused |
Kinnitusmeetod |
Sobiv pinnavorm |
Temperatuurivahemik ( kraad ) |
Täpsusklass |
Reageerimiskiirus |
Tüüpilised rakendused |
|
Patch{0}}tüüpi pinnatermopaar |
Üli-õhuke (0,1–0,5 mm), kerge |
Kõrgetemperatuuriline{0}}liim |
Siledad lamedad metall-/mittemetallist{0}}pinnad |
-200~300 |
Klass Ⅰ/Ⅱ |
Ülikiire-(millisekundites) |
Vooluahela kiibid, survevaluvormide õõnsused, õhukesed metalllehed |
|
Soomustatud pinnaga termopaar |
Paindlik soomustatud toru, lame sond |
Sidumine/magnetiline adsorptsioon/adhesioon |
Komplekssed kumerad pinnad, toru välisseinad |
-200~800 |
Klass Ⅰ/Ⅱ |
Kiire (sekundites) |
Mootori korpused, soojusvaheti torud, turbiini labad |
|
Magnetpinna termopaar |
Sisseehitatud-kõrgetemperatuuriline-magnet, vastupidav |
Magnetiline adsorptsioon |
Ferromagnetilised metallpinnad (teras, malm) |
-200~500 |
Klass Ⅱ |
Keskmine (mitu sekundit) |
Seadmete ülevaatused, laagrikorpused, boileri välisseinad |
|
Polt{0}}tüüpi pinnatermopaar |
Keermestatud sond |
Keermestatud kinnitus |
Kõvad metallpinnad, soojendusplaadid, silindriplokid |
-40~1200 |
Klass Ⅰ/Ⅱ |
Keskmine (mitu sekundit) |
Mootoriplokid, tööstuslikud ahjuseinad, termotöötlustööriistad |
Esmaklassilised materjalid ja pinnatermopaari usaldusväärne täpsus
Iga toode on valmistatud kvaliteetsetest{0}}materjalidest, et tagada nakkuvus ja vastupidavus. Selle termoelektroodid on tüübiti erinevad: kulu-efektiivne K-tüüp (NiCr-NiSi) ja E-tüüp (NiCr-CuNi) keskmise-madala temperatuuri jaoks ning kõrge-täpse S{{9}h1}-tüüpi (0{Pt) jälgimine (0~1200 kraadi).
Isolatsiooni- ja kaitsematerjalid on kohandatud iga variandi jaoks: polüimiidkile plaastri -tüüpi jaoks (talub 200–300 kraadi), 304/316 roostevabast terasest soomustatud torud soomustatud -tüübile (kulumis- ja korrosioonikindel{6}) ja kõrge -temperatuuriga magnetiline -püsimagnet.{8} Kinnitusvahendid, nagu kõrgtemperatuurilised{10}liimid ja keermestatud ühendused, tagavad tiheda kontakti testitava pinnaga.
Vastavalt riiklikele standarditele pakub Surface termopaar klassi Ⅰ ja Ⅱ täpsust, vead sõltuvad sobivuse tihedusest:
|
Indeksi number |
Täpsusklass |
Temperatuurivahemik ( kraad ) |
Lubatud viga |
|
K-tüüp |
Klass Ⅰ |
-40~1100 |
±1,5 kraadi või ±0,4% t |
|
Klass Ⅱ |
-40~1100 |
±2,5 kraadi ehk ±0,75% t |
|
|
E-tüüp |
Klass Ⅰ |
-40~800 |
±1,5 kraadi või ±0,4% t |
|
Klass Ⅱ |
-40~800 |
±2,5 kraadi ehk ±0,75% t |
|
|
S-tüüp |
Klass Ⅰ |
0~1200 |
±1,0 kraadi või ±0,3% t |
|
Klass Ⅱ |
0~1200 |
±1,5 kraadi või ±0,5% t |
Märkus: t tähistab mõõdetud temperatuuri väärtust. Tugev haardumine on ülioluline{1}}lüngad võivad vigade arvu suurendada. Tööstusseadmete seire, hallituse töötlemise ja teaduslike katsete alal usaldusväärne toode ühendab endas mugavuse ja täpsuse kõigi pinnatemperatuuri mõõtmise vajaduste jaoks.
